呈现视觉之美，小洛带您了解液晶显示屏

在安防行业中，有各种各样的显示设备，液晶拼接显示单元，监控显示屏以及各种类型的工业级液晶显示屏等，遍布各种场所。那么大家对于这种显示面板有多少了解呢？下面我将和大家一起来了解液晶显示屏的前世今生。

1888年，奥地利植物植物学家莱尼茨尔发现了液晶，但是液晶被发现后，80年间都没有应用于实际，直到1968年人们才把它作为电子工业上的的材料，正式开启了液晶显示的篇章，它的发展大概经历了五个阶段：

第一阶段（1968—1972）

1968年美国RCA公司研制了动态散射形液晶显示器，1972年执制造出动态散射形液晶手表，LCD技术从此走向实用化阶段。

第二阶段（1971-1984）

1971年瑞士发明人扭曲向列型（TN）液晶显示器，日本厂家使其产业化，由于TN-LCD制造成本低，成为20世纪七八十年代液晶产品的主流。

第三阶段（1985-1990）

1985年后，由于超扭曲（STN）液晶显示器的发展及非晶体硅薄膜晶体管液晶显示技术的发明，使LCD技术发展进入了人大容量显示的阶段。

第四阶段（1990-1995）

在有源矩阵液晶显示器飞速发展的基础上，LCD技术开始进入高画质液晶显示阶段。

第五阶段（1996年后）

LCD已在笔记本电脑中普及应用。从1998年开始，TFT—LCD产品打入监视器市场，长期困扰液晶的三大难题视角、色饱和度和亮度问题已你基本解决。

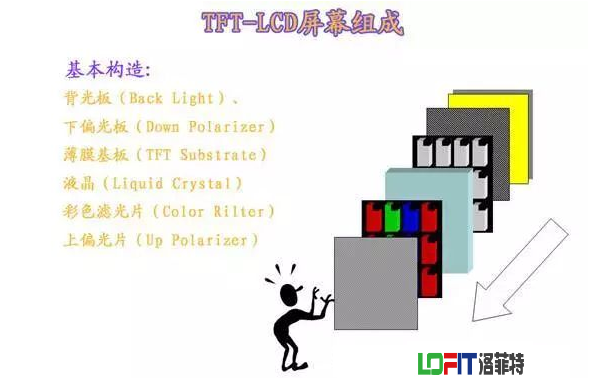

了解了液晶发展的五个阶段之后，接下来我们要了解它的结构组成和成像原理：

1、背光板：LCD的显像原理是靠液晶阻挡光线的分量达到控制明暗，所以必须要有光源才可能在屏幕上看到图像，所以背光板负责为液晶屏显像提供最基本的光源。

2、下偏光板：背光板送出来的光线方向性不一致，呈放射状，如果这样的光线通过液晶分子的扭转，我们在屏幕上还是看不到正常的图像，看到的可能是白茫茫的一片，或者是花花绿绿的色块，而不会是我们想看到的图像。下面的偏光板承担了将光线的方向规范成一致后再送往液晶层的工作。

3、薄膜基板：液晶分子的扭转角度是由TFT控制。

4、液晶：这层液晶分子在TFT控制下发生扭转，达到将方向一致的光线通亮进行控制，从而在通往后面像素单元的光线明暗度发生了改变。

5、彩色滤光片：如果你有幸关于20世纪80年代记忆的话，相信你会记得当时的黑白电视屏幕前经常会有一片彩色的塑料片片，安装上了这片塑料片后，黑白电视机似乎变成了彩色电视机，我们可以看到某些时候人的脸蛋变粉红了、嘴唇变红了、其他的景物都有了颜色，虽然有时候颜色并不符合实际。其实这片塑料片就是彩色滤色片。

6、上偏光板：原本方向一致光线经过了液晶层的扭转后又变得方向不一致，所以如果不把呈漫射状的光线再次规整，则在屏幕前看到的依然是白茫茫一片，被液晶扭转过了的光线并没有体现出来，所以必须在此将漫射光进行规整，使用一片与下偏光片偏光方向正交偏光片将经过液晶扭转的光心重新进行偏转，不同角度的光线经过上偏光板的亮度不同，所以我们可以在屏幕上可以看到明暗交替画面，因为被偏转的光线是经过了彩色滤色片的彩色光，所以我们在屏幕前可以看到我们需要的图像。

LCD的彩色成像原理与CRT一样，还是通过红、绿、蓝三基色组成各种颜色。不同的是CRT通过高速电子束击打三基色荧光粉产生彩色光，LCD通过规律涂有三基色的滤色片后产生彩色。通过控制滤色片每个基色下的液晶分子是透过液晶分子的光线亮度发生变化，从而达到有不同亮度的基色模拟自然界的各种色彩。由于滤色片在上偏光板的下面，所以造成了LCD屏看成像有视角要求，不过这个问题现在已经解决的相当的好了。

   液晶显示屏背光源之前使用的是CCFL(Cold Cathode Fluorescent Lamp)冷阴极荧光灯管，但因为其使用寿命短，功耗较大，光衰现象比较明显，特别是15000小时之前出现的区域性暗场，随着LED（Light Emitting Diode）背光技术的普及，市场上多数的液晶显示屏都采用了LED背光源，加之其优势比较突出，（1）轻薄：LED背光采用发光二极管作为背光，不需要灯管,，因此导光板的厚度大幅降低, 整组背光板的厚度可以降低一半左右，间接地减少显示屏的重量；（2）功耗降低，发光效率高。以往的CCFL需要一系列的电压变换器，损耗增大；LED自身发光效率高。总的来说，能节省传统显示屏约40%的功耗；（3）屏幕亮度更高，更均匀性、色彩表现力强，对于色彩范围而言，LED背光屏幕可以更容易的做到广色区域。
